Le macchine di Leonardo

Macchina Scavatrice n°1

I modelli di Roberto Vasconi
Varano Borghi VA

Vai all'elenco delle macchine

Home
page

Guarda il VIDEO nel quale Roberto
ti descrive le macchine

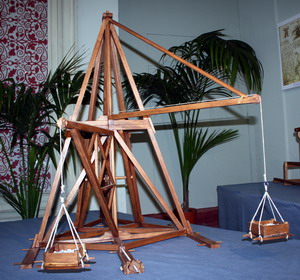

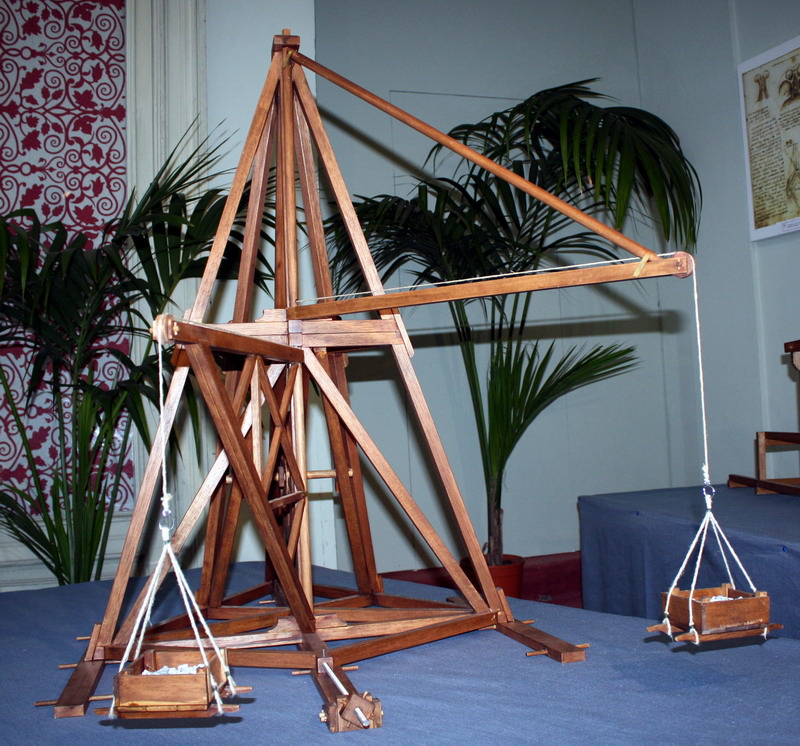

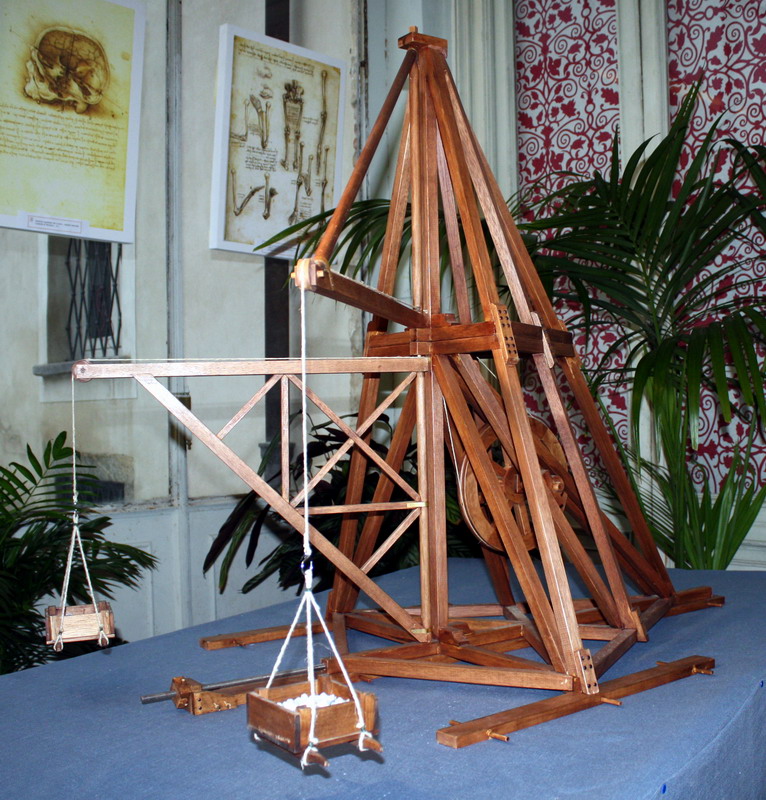

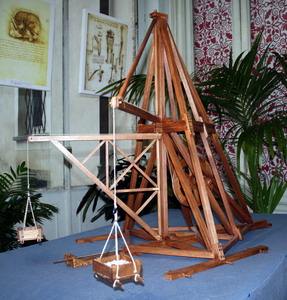

Macchina scavatrice

Codice: C.A.f. 1 v. b
Materiale: Legno-Ferro
Dimensioni: 70 x 135 x 97 cm

Più che a scavare le macchine di Leonardo dovevano servire a sollevare e trasportare il materiale di scavo per rendere meno pesante il lavoro degli uomini.
Questa macchina è sicuramente da mettere in relazione alla canalizzazione dell'Arno, che prevedeva lo scavo di un canale largo 18 metri e profondo 6.

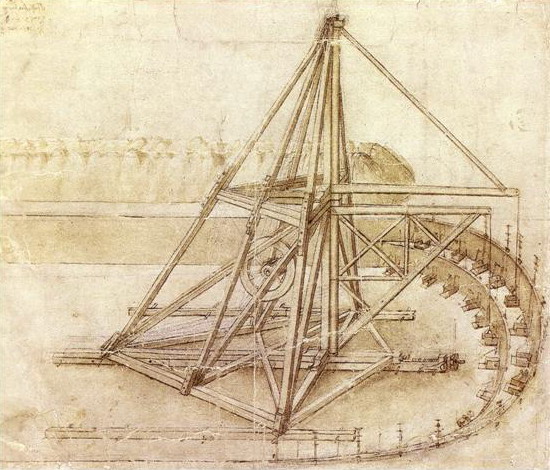

Il disegno lascia intendere la dimensione della macchina e del canale.

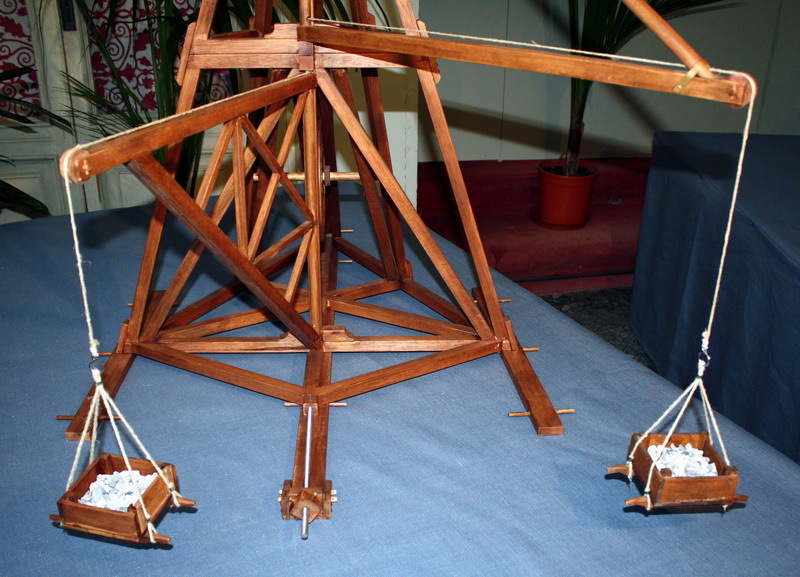

Di grande interesse è il funzionamento: i due bracci anteriori, di diversa lunghezza, sono azionati da un sistema di contrappesi che possono lavorare su due o più livelli di scavo. Possono inoltre ruotare di 180° coprendo in tal modo la larghezza del canale. La macchina inoltre è montata su delle rotaie e l'avanzamento della stessa è affidato ad un sistema di vite posta sulla guida centrale.
