Le macchine di Leonardo

Gru a piattaforma anulare n°1

I modelli di Roberto Vasconi
Varano Borghi VA

Vai all'elenco delle macchine

Home
page

Guarda il VIDEO nel quale Roberto
ti descrive le macchine

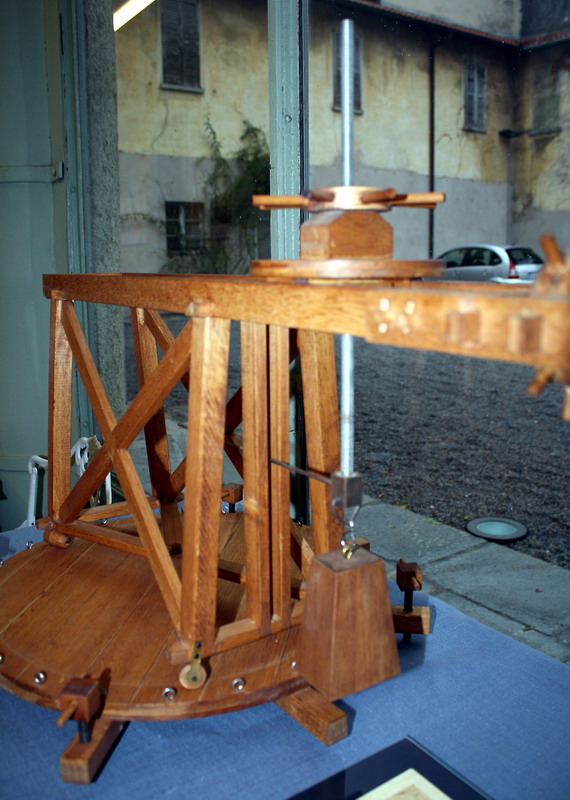

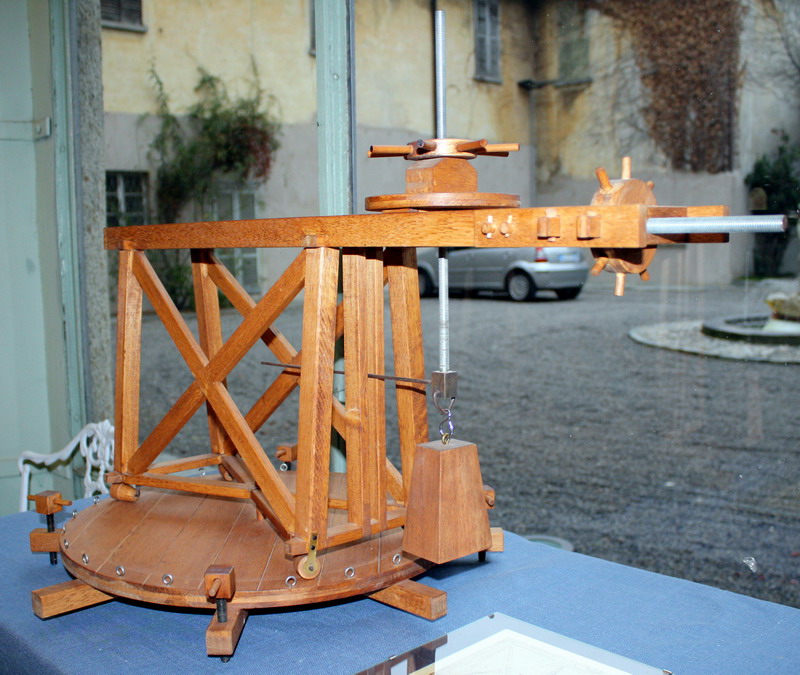

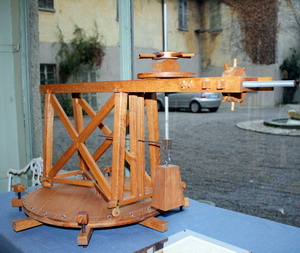

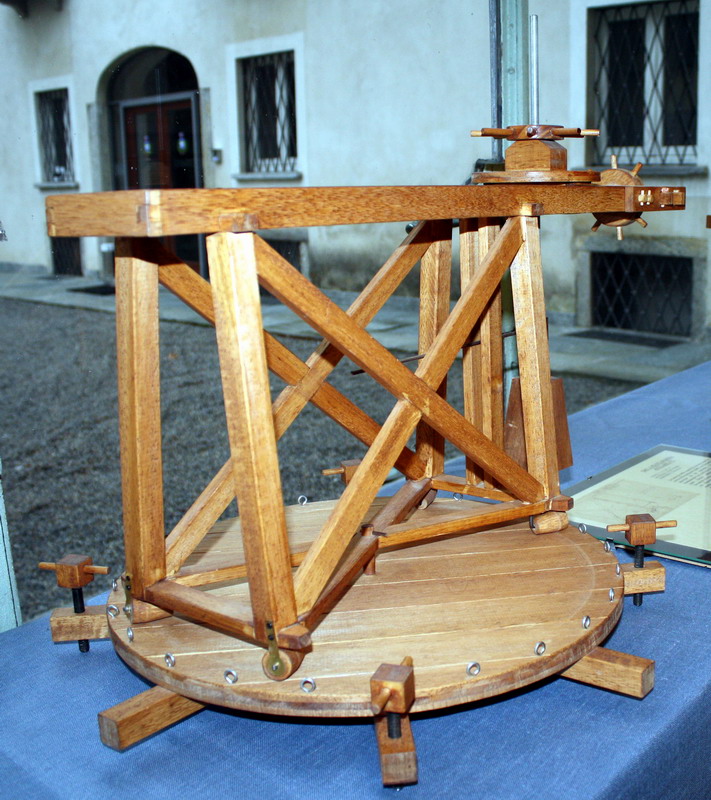

Gru a piattaforma anulare n° 1

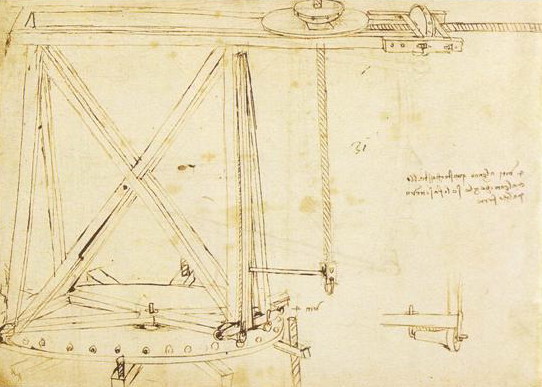

Codice: C.A.f. 295 v. b
Materiale: Legno-Ferro
Dimensioni: 75 x 36 x 50 cm

La lanterna della cupola fu costruita dopo la morte di Brunelleschi (1446) con l'impiego di macchine da lui concepite. La parte fondamentale era costituita da una gru della quale furono utilizzate due versioni lievemente diverse. La prima macchina era disposta al centro dell'occhio della cupola, con la circonferenza di base interna al perimetro ottagonale sul quale si elevano le pareti della lanterna. La gru presentava un braccio girevole di 360° con un sistema di vite che consentiva, olte alla rotazione, l'escursione trasversale del carico. La piattaforma di appoggio veniva sollevata mediante viti. La gru alzava e posizionava con precisione i blocchi di marmo che formano la parte inferiore della lanterna.
