Draga scavafango di Leonardo da Vinci

Home page Vai alla pagina degli altri miti Vai al sito dell'A.N.V.O.

Costruttore: Candusso Paolo     Periodo:  1500 circa

Questa scheda è stata preparata con il materiale fornito dal Costruttore del modello. Eventuali riproduzioni sono possibili solo con l'autorizzazione del Costruttore.

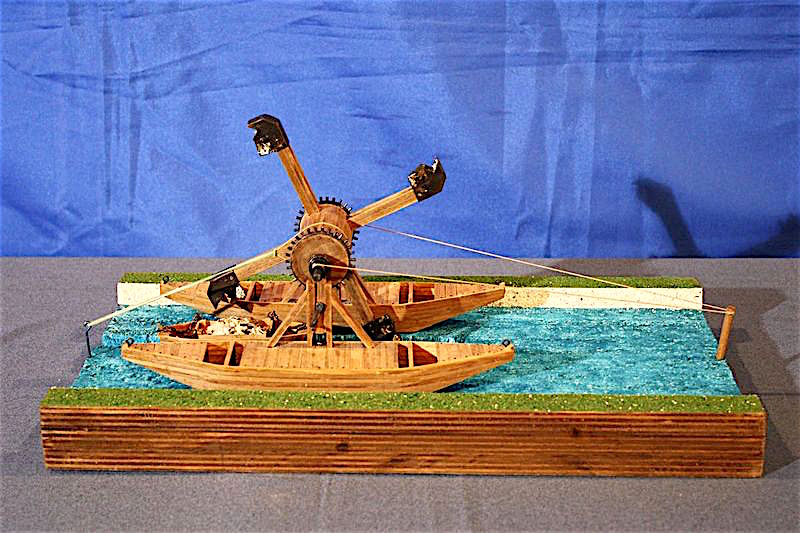

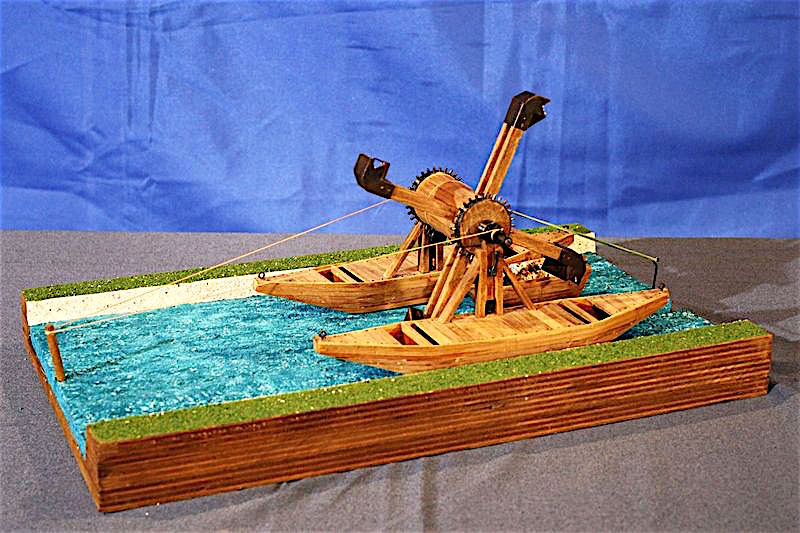

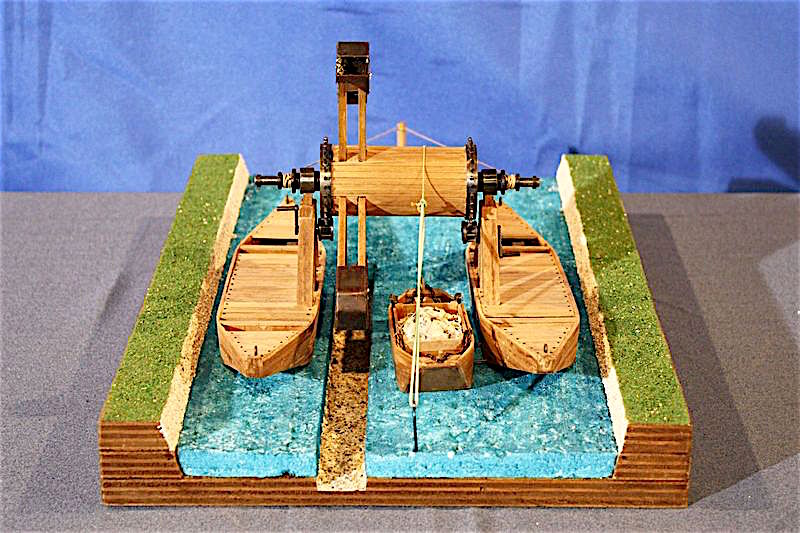

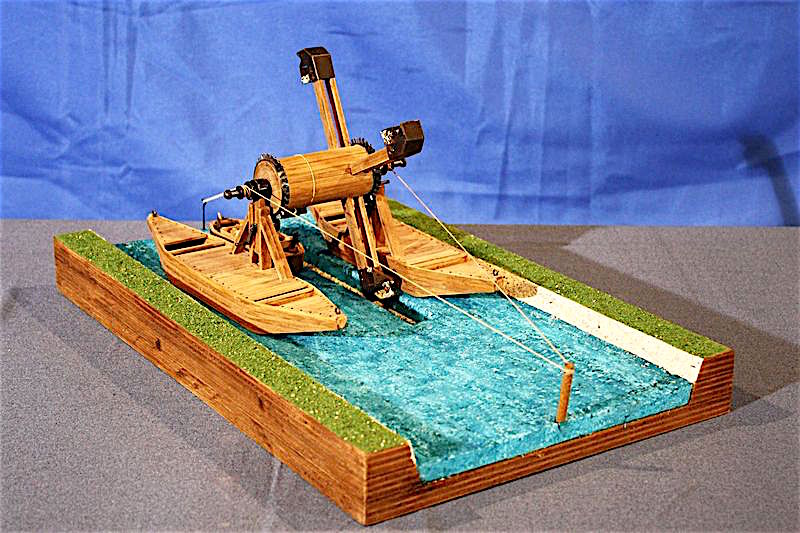

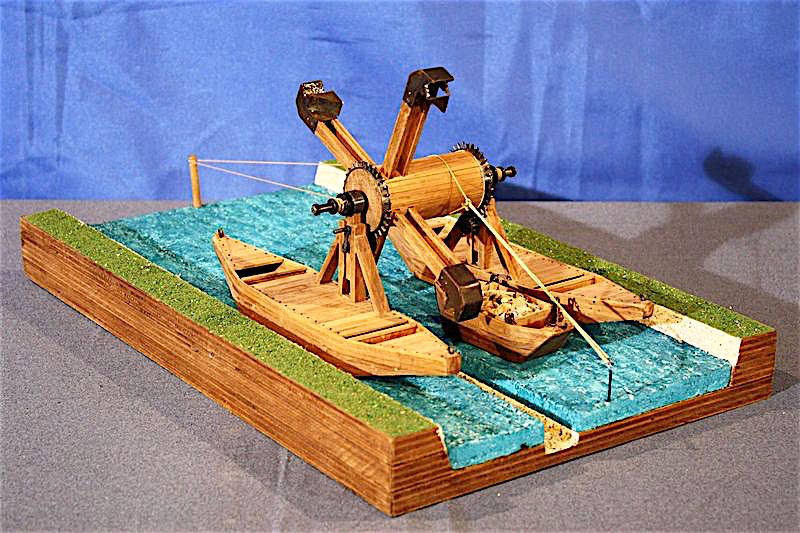

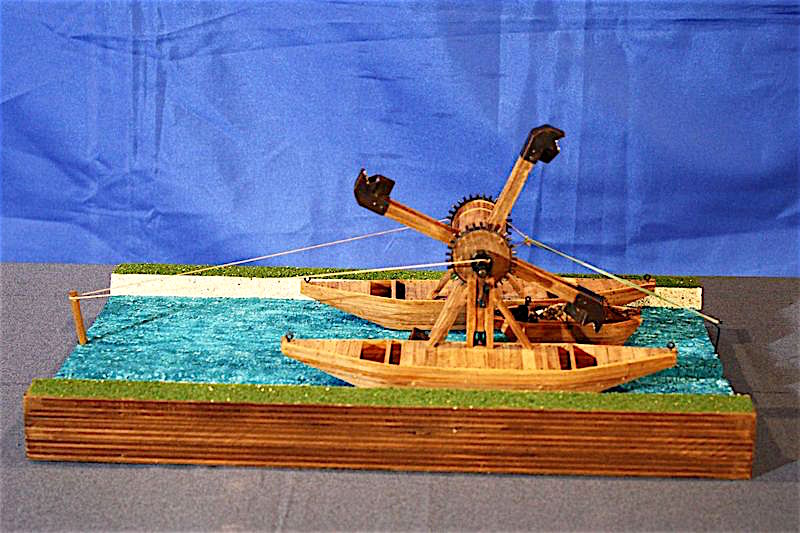

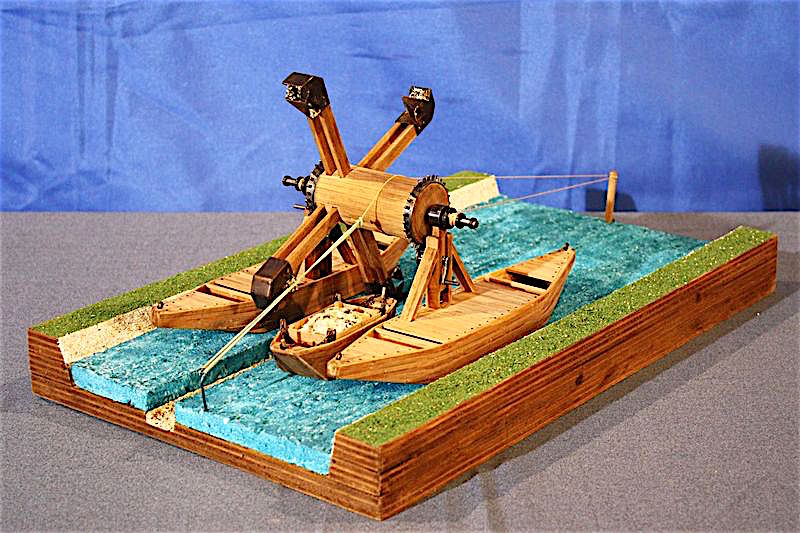

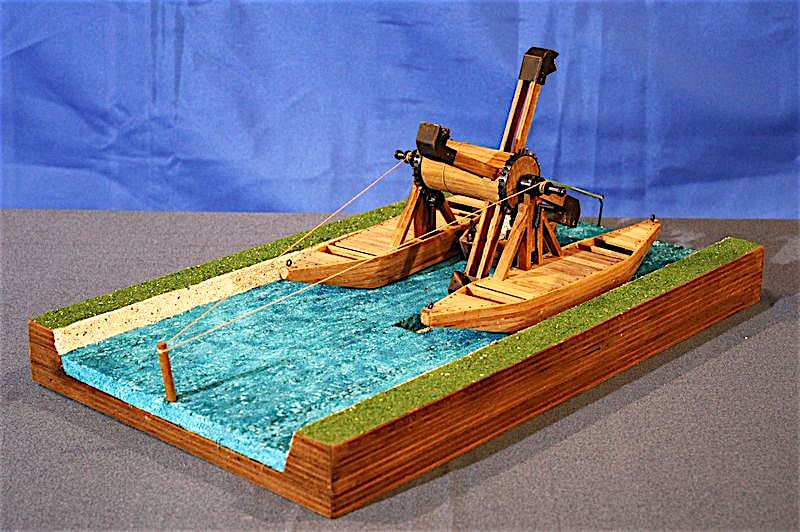

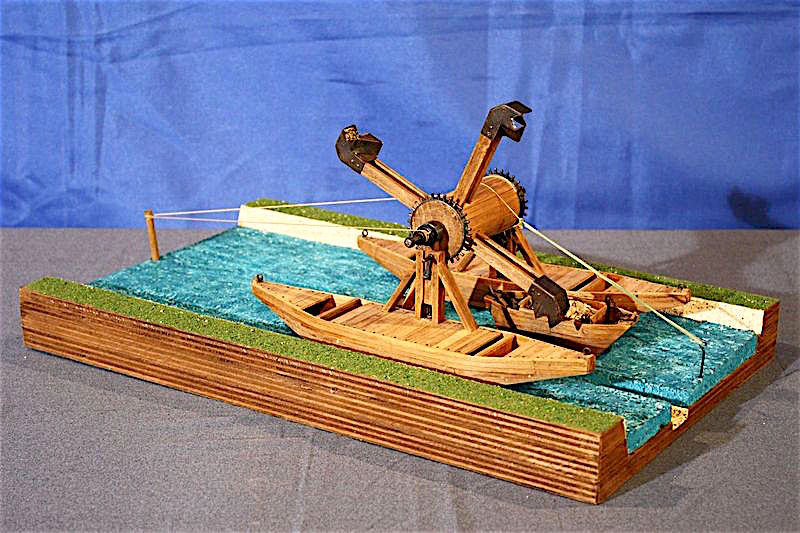

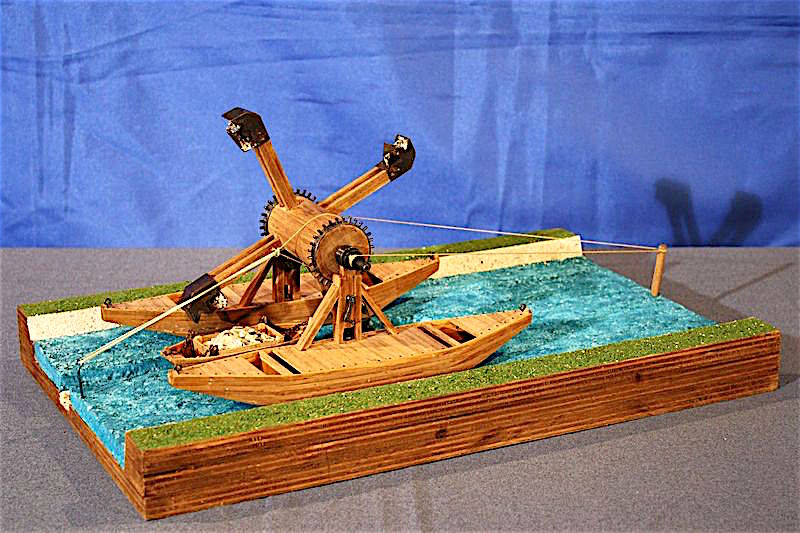

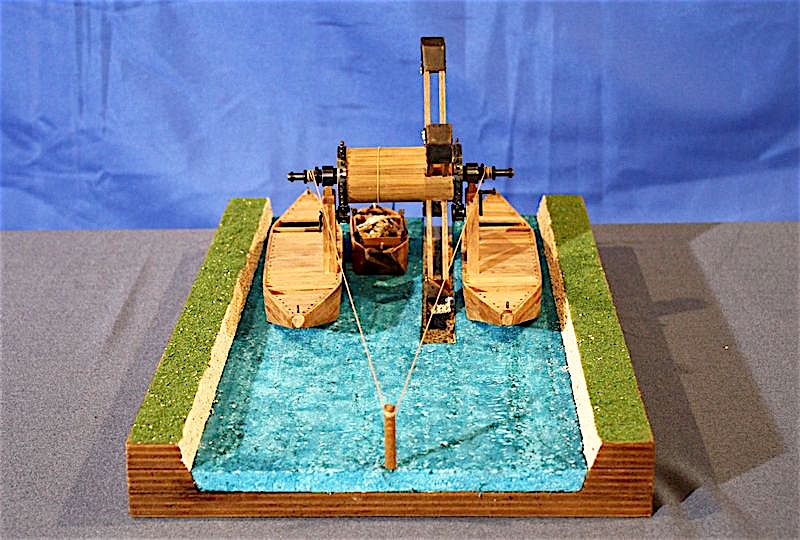

Questa riproduzione mostra il funzionamento di una draga adatta a ripulire i fondali di canali o corsi d'acqua in modo da mantenere un fondale sufficiente. Si compone di due imbarcazioni affiancate che sostengono la draga vera e propria, e di una terza imbarcazione sulla quale viene scaricato il materiale asportato dal fondo.

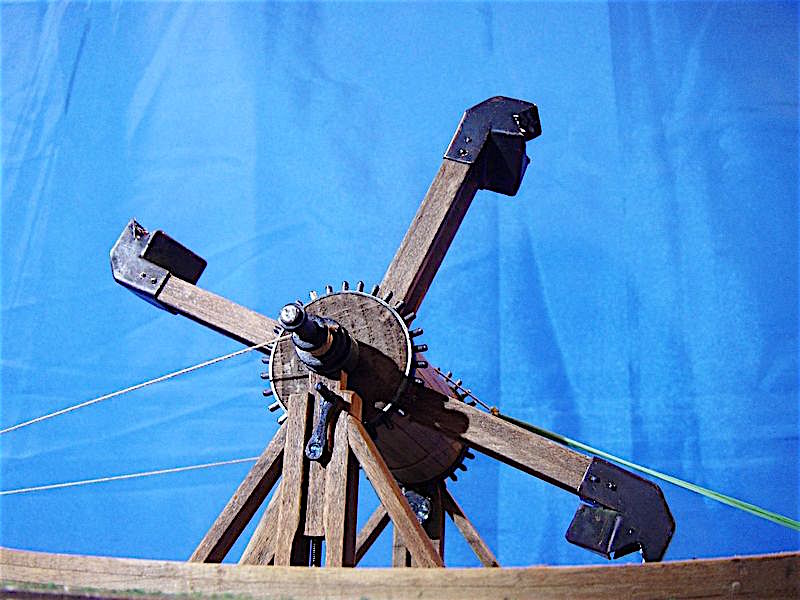

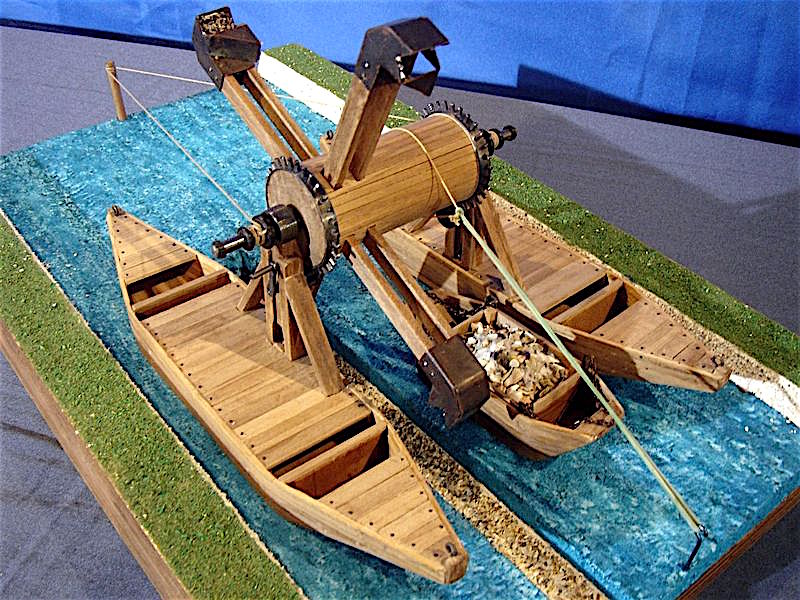

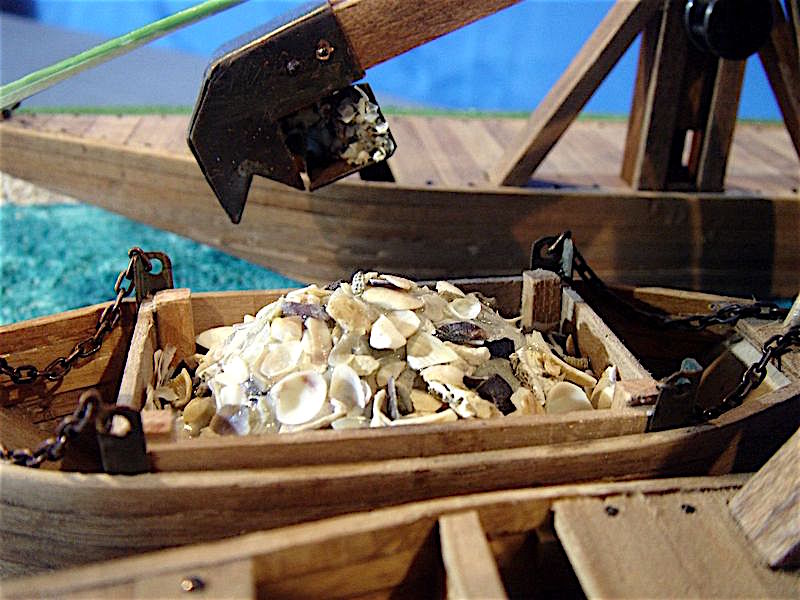

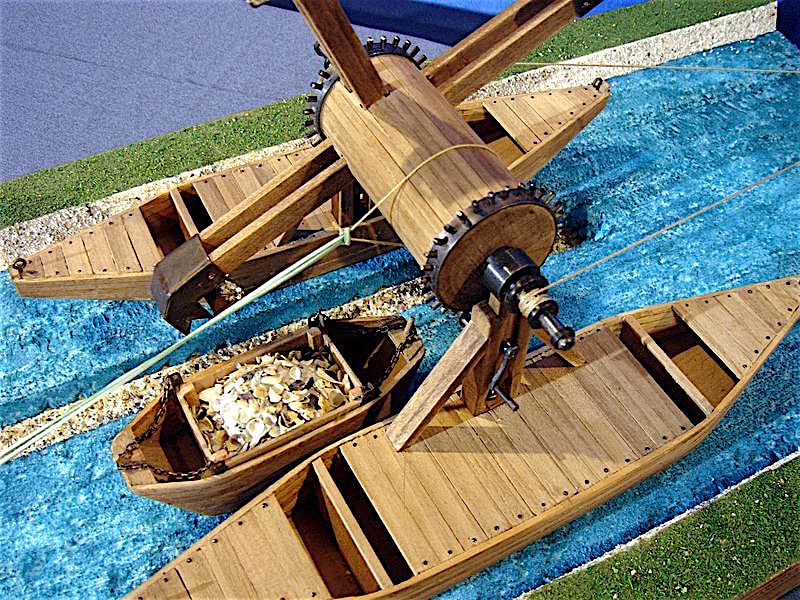

L'elemento dragante è costituito da quattro bracci, montati su un rullo azionato a manovella. All'estremità di ogni braccio c'è una cassa che, giunta sul fondo, si riempie di materiale. Questo, quando la cassa risale, esce di lato, grazie alla particolare conformazione della cassa stessa, e cade nell'imbarcazione di raccolta. Il tamburo si può spostare verticalmente per regolare la profondità dello scavo. La draga avanza grazie all'avvolgimento, sul tamburo, di un cavo di ormeggio.
